Результаты расчёта и замечания |
Прокрутить Предыдущий Верхний Следующий Больше |
После нажатия кнопки «Расчёт» программа проверяет исходные данные, выполняет расчёт по выбранной методике и открывает окно результатов. Если обнаружены нарушения норм или требуется дополнительная обработка воздуха, под таблицей результатов выводится панель «Замечания к расчёту»; её высоту можно менять, перетаскивая разделитель.
Окно результатов
Таблица результатов содержит четыре столбца значений: горячий цех зимой и летом, торговый зал зимой и летом.
Строка |
Содержание |
Температура приточного воздуха, °С |
Летом это температура наружного воздуха или после охлаждения (в расчёте по тепловому балансу параметры А, в упрощённом расчёте обеспеченность 0,99, как в прежних версиях программы). Зимой это температура после подогрева. |
Теплосодержание приточного воздуха, кДж/кг |
Соответствует температуре притока. |
Температура воздуха в рабочей зоне, °С |
В расчёте по тепловому балансу выводится фактическая температура: она может быть ниже заданной, если расход определён нормами, или выше допустимой (тогда выводится замечание). В упрощённом расчёте выводится заданная температура. |
Теплосодержание воздуха в рабочей зоне, кДж/кг |
Соответствует температуре и влажности в зоне. |
Приток через раздаточный проём, м³/ч |
Переток воздуха из зала в цех. |
Дополнительный (централизованный, общеобменный) приток, м³/ч |
Приток приточной системы сверх местного притока оборудования. |
Компенсация вытяжки от оборудования, м³/ч |
Местный приток оборудования. |
Приток всего, м³/ч и кг/ч |
Суммарный приток в помещение. |
Вытяжка из верхней зоны, м³/ч |
Общеобменная вытяжка. |
Вытяжка от модулированного, немодулированного оборудования и оборудования раздаточного проёма, м³/ч |
Местные отсосы по группам оборудования. |
Вытяжка всего, м³/ч и кг/ч |
Суммарная вытяжка. |
Кнопка «Печать» формирует отчёт с исходными данными и результатами. В отчёт выводятся название организации и логотип из окна «Настройки».
Замечания
Замечания не останавливают расчёт: результат рассчитан, но требует внимания проектировщика.

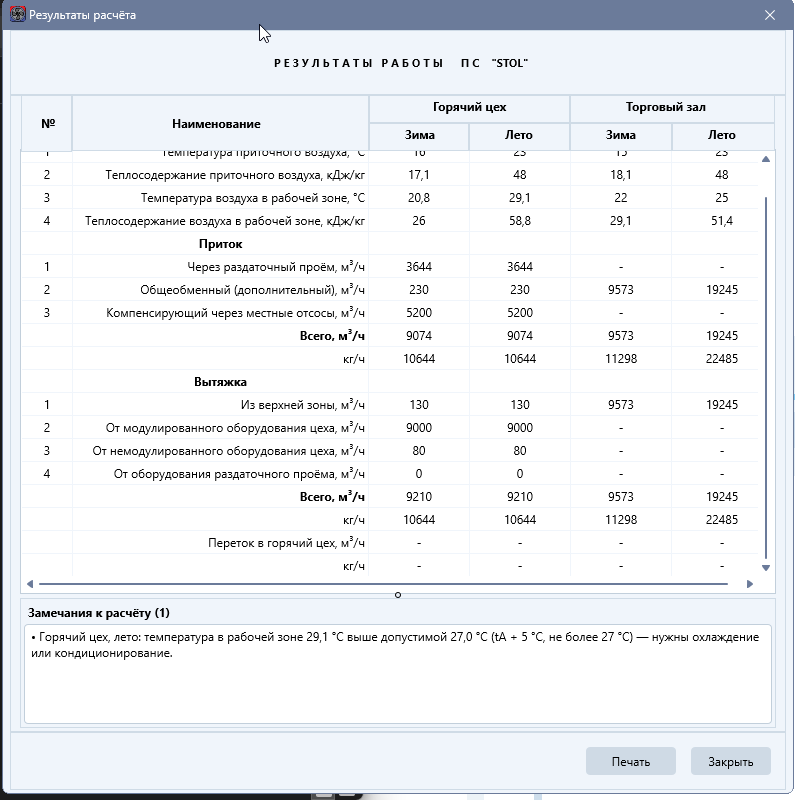

Замечания к расчёту в окне результатов
Замечание |
Что означает и что делать |
Зал, лето: температура в рабочей зоне выше допустимой |
Тепловой баланс. Вентиляция наружным воздухом не обеспечивает tА + 3 °C (не более 25 °C). Включите охлаждение приточного воздуха или предусмотрите кондиционирование. Подбор выполняется на вкладке «Кондиционирование» в режиме «Продолжение расчёта воздухообмена». |
Горячий цех, лето: температура в рабочей зоне выше допустимой |
Тепловой баланс. То же для цеха (tА + 5 °C, не более 27 °C). |
Горячий цех: поступающий воздух не может ассимилировать теплоизбытки |
Тепловой баланс. Приток и переток теплее воздуха, уходящего из цеха. Расходы приняты по нормативным минимумам. Требуется охлаждение приточного воздуха. |
Зал / цех, зима: теплопоступлений недостаточно, приточный воздух нужно подогревать до … °C |
Тепловой баланс. При летних расходах воздуха зимой не хватает внутреннего тепла. Предусмотрите воздушное отопление (подогрев притока до указанной температуры), отопление помещения или снижение зимнего воздухообмена. |
Относительная влажность в рабочей зоне выше 65 % |
Тепловой баланс. Велики влаговыделения (котлы, пища) при малом воздухообмене. Проверьте исходные данные; при необходимости увеличьте воздухообмен или предусмотрите осушение. |
Изолированный цех: остальной воздух поступает из смежных помещений |
Тепловой баланс, информационное: учтите этот расход в балансе смежных помещений. |
Не задан объём зала или цеха |
Тепловой баланс. Градиент температуры и вытяжка из верхней зоны не учтены. Заполните объёмы. |
Зал, лето: температура в рабочей зоне не выше температуры приточного воздуха хотя бы на 1 °C |
Упрощённый расчёт. Теплоизбытки зала вентиляцией не ассимилируются, приток в зал недостоверен. Включите охлаждение приточного воздуха или измените температуру зала. |
Зал, зима: теплопотери превышают теплопоступления |
Упрощённый расчёт. Приток в зал зимой принят 20 м³/ч на посадочное место; предусмотрите отопление зала. |
Горячий цех: теплосодержание воздуха рабочей зоны не определяется |
Упрощённый расчёт. Сочетание исходных данных выходит за пределы применимости формул методики. Проверьте исходные данные. |
Персонал в обеденном зале в упрощённом расчёте не учитывается |
Упрощённый расчёт. Для ресторанов с официантами выберите расчёт по тепловому балансу. |
Ошибки исходных данных
Если исходные данные некорректны, расчёт не выполняется, а выводится полный перечень ошибок (см. Исходные данные, раздел «Проверка исходных данных»). Климатические данные можно восстановить, выбрав город заново.
