Запуск программы
Запустите программу ярлыком «Стол» на рабочем столе или через меню «Пуск». После запуска открывается стартовое окно, в котором можно:
•создать новый объект;
•открыть ранее сохранённый проект;
•быстро открыть один из последних проектов.

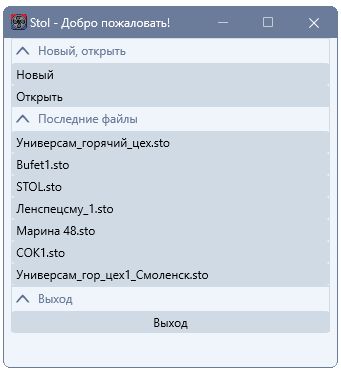

Стартовое окно программы

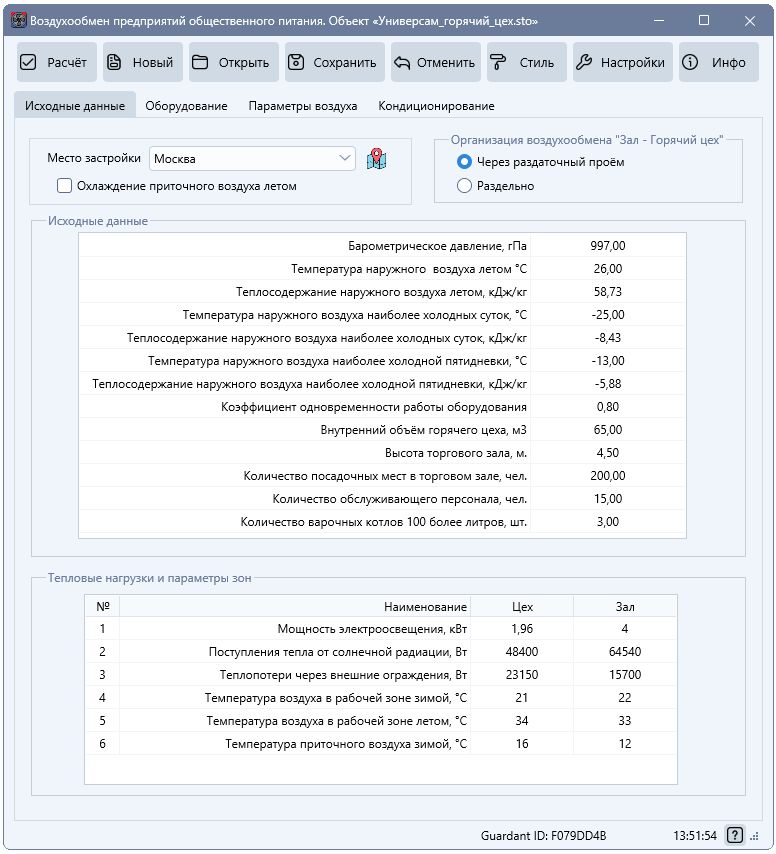

Главное окно
Главное окно содержит панель инструментов и четыре вкладки:
Вкладка |
Назначение |
Исходные данные |
Место строительства, тип предприятия, методика расчёта, климат, параметры помещений. См. Исходные данные. |
Оборудование |

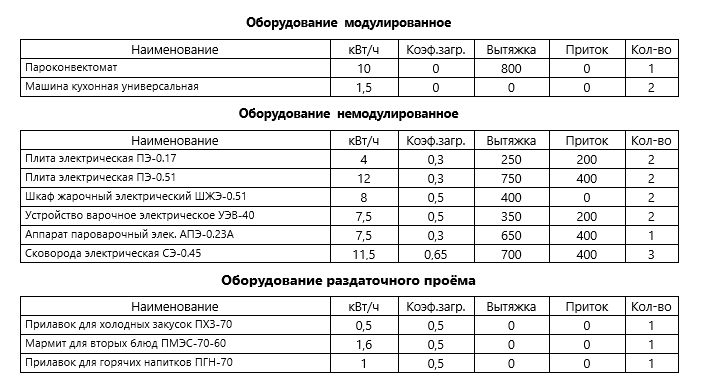

Технологическое оборудование горячего цеха и раздаточного проёма. См. Технологическое оборудование. |
Параметры воздуха |
Таблица параметров влажного воздуха. См. Параметры воздуха. |
Кондиционирование |
Подбор числа внутренних блоков сплит-систем или фанкойлов как продолжение расчёта воздухообмена или в отдельном проверочном расчёте. См. Кондиционирование. |
Панель инструментов
Кнопка |
Действие |
Расчёт |
Проверяет исходные данные и выполняет расчёт воздухообмена. Замечания к расчёту выводятся в окне результатов под таблицей. |
Новый |
Создаёт новый проект с типовыми исходными данными. |
Открыть |
Открывает проект (файл *.sto). Стрелка рядом с кнопкой открывает список последних проектов. |
Сохранить |
Сохраняет проект; через стрелку доступно «Сохранить как…». |
Отменить |
Отменяет последнее изменение исходных данных. |
Настройки |
Пути к базам и шаблону отчёта, сведения об организации, личные настройки. |
Инфо |
Сведения о программе. |
Рекомендуемая последовательность действий
1.Выберите место строительства и тип предприятия.
2.Выберите схему воздухообмена и методику расчёта.
3.Проверьте климатические параметры и заполните таблицу «Помещения, нагрузки и параметры зон».
4.На вкладке «Оборудование» укажите количество установленного оборудования.
5.Нажмите «Расчёт», ознакомьтесь с замечаниями и результатами.
6.При необходимости скорректируйте исходные данные (температуры зон, охлаждение притока, схему воздухообмена) и повторите расчёт.
7.Если требуется кондиционирование, на вкладке «Кондиционирование» выберите режим «Продолжение расчёта воздухообмена», помещение и модель кондиционера и подберите число блоков.
8.Сохраните проект и распечатайте отчёт.
Проекты
Исходные данные, оборудование и параметры расчёта сохраняются в файл проекта с расширением *.sto. Методика расчёта, тип предприятия, модель тепловыделений в зале и норма наружного воздуха относятся к параметрам проекта и сохраняются вместе с ним.
Если исходные данные изменены, а проект не сохранён, при закрытии программа предложит его сохранить.
Примеры
В комплект поставки входят примеры проектов. Они находятся в папке «Документы\TeploOV\Stol\Primer» общего профиля пользователей (C:\Users\Public\Documents\TeploOV\Stol\Primer).
Не храните рабочие проекты в папке примеров под именами примеров: при обновлении они будут заменены (прежние версии сохранятся в подпапке «_Прежние версии»).
Настройки
В окне «Настройки» задаются параметры программы, общие для всех проектов:
•название организации и логотип для отчёта;
•файл данных климата и база кондиционеров;
•папка стилей и оформление окна (стиль);
•папка проектов;
•отправка анонимной статистики и проверка обновлений при запуске;
•кнопка «Сбросить окна» возвращает размеры и положение окон к исходным.
